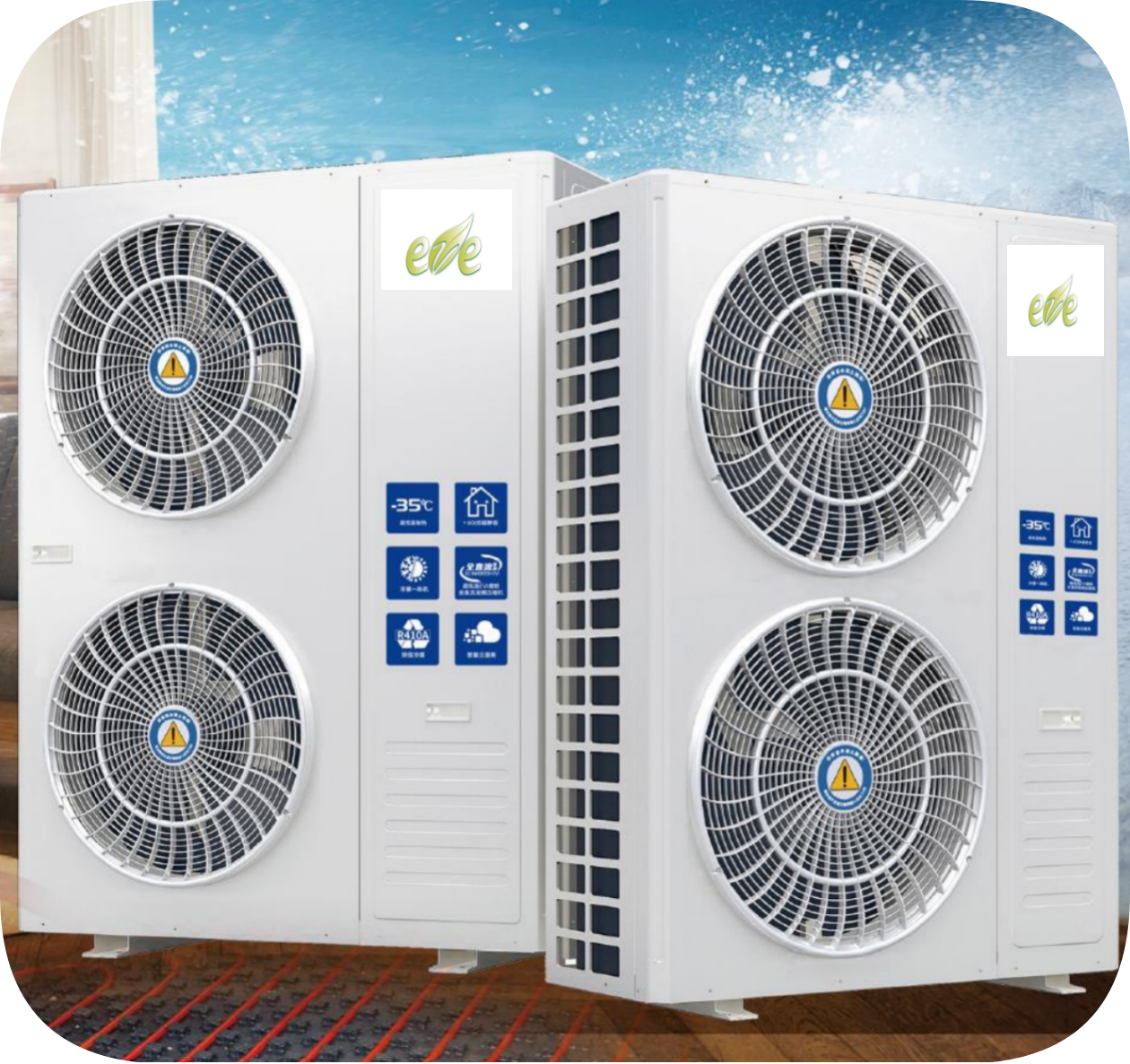

Unidad Termodinámica Reversible Bomba de Calor

Unidad Termodinámica Reversible Bomba de Calor




Unidad Termodinámica Reversible Bomba de Calor

Dossier Técnico: Unidad Termodinámica Reversible Bomba de Calor

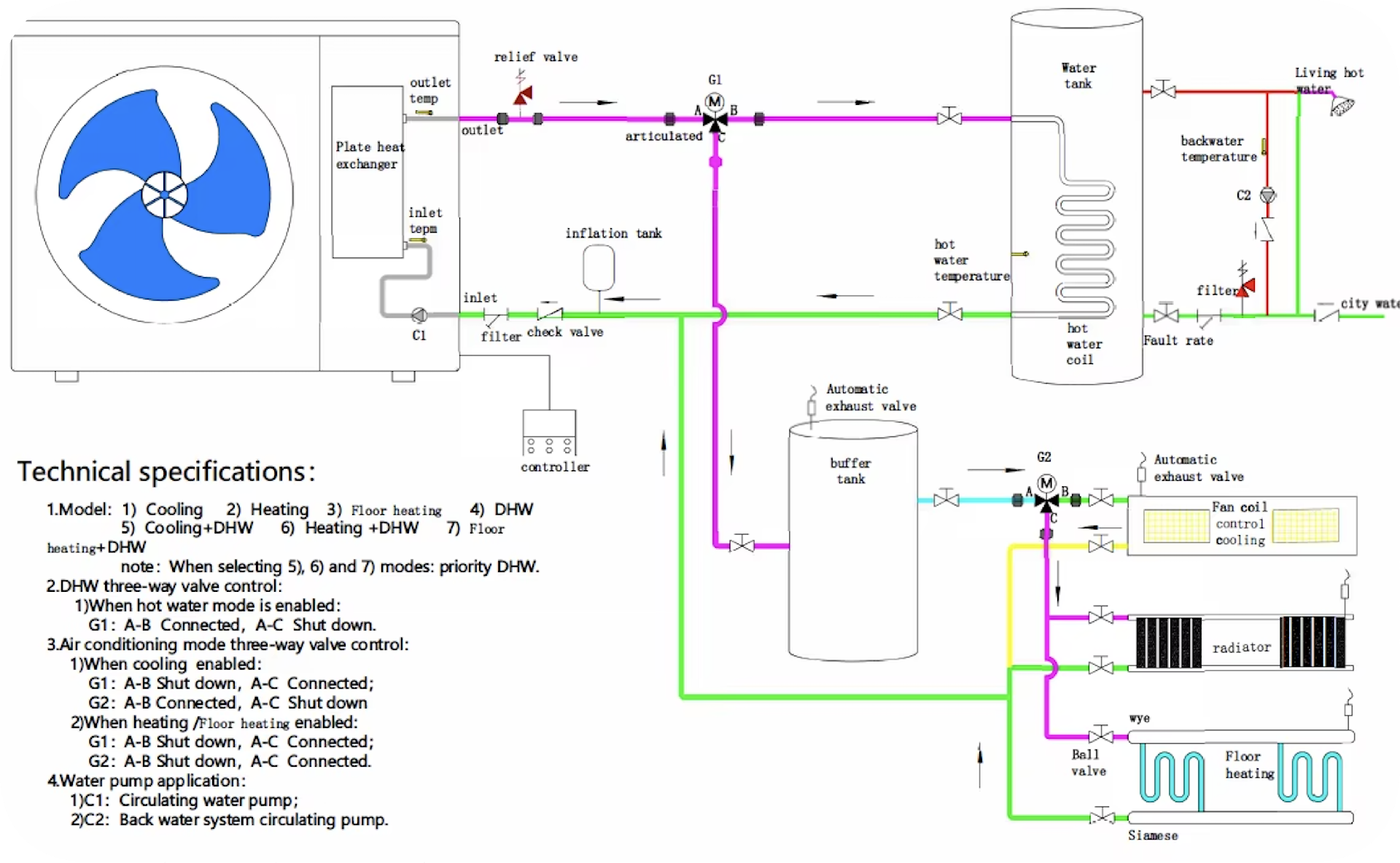

1. Principio de Funcionamiento Bidireccional

Modo Calefacción (Invierno):

1. Absorción de calor exterior

- Refrigerante R32 absorbe energía térmica del aire ambiente (hasta -20°C) mediante evaporador con aletas hidrofóbicas

- Tecnología "Flash Injection" mantiene COP ≥2.8 a -15°C

2. Ciclo termodinámico inverso

- Compresor scroll DC Inverter (8-40 kW) eleva temperatura a 65-75°C

- Transferencia al circuito hidrónico mediante condensador de placas brazed

3. Distribución inteligente

- Bomba de circulación de caudal variable (0.5-12 m³/h)

- Control PID para ΔT ≤1.5°C en sistema radiante

Modo Refrigeración (Verano)

1. Reversión mediante válvula 4 vías

- El condensador se convierte en evaporador, extrayendo calor del interior (12-18°C)

- Temperatura de descarga a 45°C para producción simultánea de ACS

2.Recuperación térmica integrada

- Hasta 80% del calor residual reutilizado en precalentamiento de agua

- EER ≥5.1 según normativa EN 14511

2. Ventajas Competitivas vs. Sistemas Convencionales

Parámetro

Bomba de Calor Industrial

Caldera de Vapor

Eficiencia energética

COP 4.8 (EN 14511)

η 85% (poder calorífico inferior)

Flexibilidad de fuentes

7 fuentes térmicas simultáneas

Solo combustible fósil

Emisiones directas

0 kg CO₂/kWh

0.35 kg CO₂/kWh

Tiempo de respuesta

15 min al 100% capacidad

2-4 horas

Costo ciclo vida (20a)

USD 1.2M/MW

USD 2.3M/MW

Beneficios clave:

- Operación simultánea: Calefacción + ACS + refrigeración en un solo circuito

- Tecnología All-in-One: Integra

- Deshumidificación (30-95% HR)

- Filtración HEPA Grade H13

- Gestión de picos eléctricos

3. Aplicaciones Estratégicas en Latinoamérica

Sector Residencial Premium

- Condominios verticales

- Solución para reglamentos v4.1

- Integración con paneles fotovoltaicos

- Viviendas unifamiliares

- Sistema geotérmico híbrido (sondas de 80-120m)

Sector Comercial

- Centros comerciales

- Recuperación de calor de cámaras frigoríficas

- Temperaturas zonales diferenciadas (18-26°C ±0.5°C)

- Hospitales

- Circuitos independientes para áreas críticas

- Certificación NSF/ANSI 50 para piscinas terapéuticas

Sector Industrial

- Procesos manufactureros

- Control preciso (±0.2°C) en laboratorios farmacéuticos

- Resistencia a ambientes corrosivos (Clase C5-M según ISO 12944)

- Agricultura tecnificada

- Climatización de invernaderos con control de CO₂

- Secado de cultivos con recuperación de humedad

3. Tecnologías Patentadas

Componente

Innovación

Beneficio

Intercambiador

Microcanales con recubrimiento TiO₂

Auto-limpieza UV + reducción biofilm

Sistema de defrost

Sensores capacitivos multi-punto

Elimina ciclos de descongelación

Control inteligente

Algoritmos predictivos con Machine Learning

Ahorro adicional 12-15%

Estructura

Chasis en aleación AA6063-T6

Resistencia a corrosión marina (IPX5)

5. Argumentación Comercial Estratégica

- Modelo de financiamiento

- Contratos EaaS (Energy as a Service) con pago por kWh térmico

- Certificaciones locales

- Sello FIDE (México) para proyectos >100 kW

- Homologación INEN 2267 (Ecuador)

- Soporte técnico

- Centro de monitoreo remoto 24/7 con sede en Panamá

- Tiempo de respuesta garantizado <4 horas en capitales principales
